Funkloch Allmuthshausen

Hallo,

ich bin durch folgenden Artikel auf die EPlus Station im Allmuthshausen (Nordhessen) aufmerksam geworden.

http://lokalo24.de/news/seit-z…hne-mobilfunknetz/661945/

Der Standort wurde wohl mit den Abfindungen von Quam und Mobilcom im Jahr 2003 bei der
Standortverdichtungsaktion aufgestellt. Im Rahmen der Netzkonsolidierung (ich vermute die
RIFU Gegenstelle ist 13 Kilometer Nordwestlich in Borken) wurde die Station wohl versehentlich "offline" genommen und war erst nach mehreren Wochen und Umbau wieder
online.

Ich war vor ein paar Tagen dort - habe mir das angeschaut und noch ein paar Fragen zum Umbau :

http://www.bilder-upload.eu/sh…ile=697d74-1478342553.jpg

Wie viele Antennensegmente kann eine Modul versorgen ? Hier pro Modul 2 Antennen - gingen auch 3 Stück ?

Zu was ist der weiße Kasten auf den Modulen ? Irgendwas mit Festnetz ? Wozu aber dann Richtfunk ? Da, wo jetzt diese 3 Module übereinandermontiert waren was vorher ein kompletter Schrank, der abgebaut wurde.

http://www.bilder-upload.eu/sh…ile=1d0e5e-1478343020.jpg

Hier nochmal von der anderen Seite.

Und noch ein paar weitere Bilder vom Standort.

Ich vermute - wegen Eintrag bei der B-NetzA, dass die Station per Richtfunk an "Borken" angeschlossen ist - zumindest zeigt die alte Richtfunkantenne genau in Richtung des Antennensegments, welches auf 300 Grad abstrahlt und damit Richtung "Borken" zielt.

Die Antennen wurden auch getauscht - vorher waren 2 schmale GSM 1800 Panele dran, jetzt wohl in der gleichen Strahlrichtung GSM 900+1800 Dualbandantennen.

http://www.bilder-upload.eu/sh…ile=ac25aa-1478343271.jpg

http://www.bilder-upload.eu/sh…ile=ac25aa-1478343271.jpg

http://www.bilder-upload.eu/sh…ile=961da5-1478343534.jpg

http://www.bilder-upload.eu/sh…ile=4ee994-1478343687.jpg

Der kleine weiße Kasten ist eine Alarmbox,

>> Ist das für "Türöffnungsalarm" oder werden da alle Komponenten überwacht -
wie Ausfall Spannungsversorgung - Notstromakkus i.O. ? Was wird denn so alles
"überwacht" ?

dadrunter das erste RF-Modul, das Systemmodul

>>>>Was ist im Systemmodul drin ? Wozu braucht man noch den alten Schrank rechts daneben ?
Warum hat man nicht den abgebauten Schrank so belassen und die neue Technik
sauber und einigermaßen geschützt dort eingebaut ?

und ein weiteres RF-Modul. So ein RF-Modul kann auch einen dritten Sektor bedienen. Das "Telefonkabel" ist vermutlich eine E1-Verbindung zum alten Richtfunk.

>>> Kann man Richtfunk nicht auch in ein "Modul" verbauen ? Gibts schon Erfahrungen zu den
"Modulen" - wenn ich die sehe und stell mir vor, da kippt einer einen Eimer Wasser in die Lüftungsschlitze - das hält doch die Technik nicht aus ??

Noch 2 Bilder - von 7 Leitungen zum alten Nokia Schrank habe ich mal
3 Leitungen idendifiziert. Zu was könnten die restlichen 4 sein ?

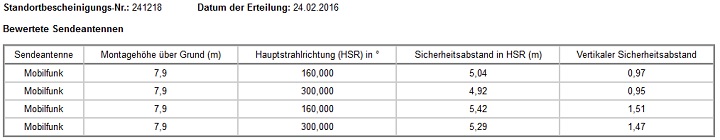

Wie muss ich die Grad Zahl in der B-Netz A Karte verstehen ?

Vollkreis = 400 ° oder 360 ° ?

http://www.bilder-upload.eu/sh…ile=824d2a-1478348617.jpg

http://www.bilder-upload.eu/sh…ile=605251-1478349702.jpg

Ich werd wohl nochmal dran vorbeifahren müssen.

Das Dorf liegt in einem Talkessel und es gibt nur einen groesseren Geländeeinschnitt
Richtung Borken. Darum ist auch der RIFU dorthin ausgerichtet.

D1 und D2 haben keinen Mast dort vor Ort - EPlus war und ist wohl der einzige, der dort versorgt.

Selbst wenn LTE anliegen würde - bräuchte es das entsprechende Endgerät um das zu nutzen. Wenn jemand eine GSM Gateway mit Festnetztelefon hintendran betreibt
(laut Zeitungsartikel waren wohl etliche Dorfbewohner abgeschnitten, die ihren Festnetzanschluss gekündigt hatten) dann nutzt einem LTE nix.

Direkt vor der Station gibts übrigens 1a EPLUS UMTS Empfang, weil die Station auf dem
Hügel liegt und das Dorf im Talkessel.

>>>>>>>UMTS Empfang sehe ich da aber weit und breit nicht ...

Stimmt. Ich kann nur von meiner praktischen Erfahrung berichten. Auf dem Hügel hatte ich mit einem Nokia Handy und UMTS only 2 Balken Empfang. Soweit ich mich erinner war ich mit einer O2 Simkarte bei O2-de+ eingebucht. Wäre aber wohl eher die Station in Borken gewesen wegen Sichtverbindung.

Wobei 2 Balken bei dieser Entfernung (ca. 12 Kilometer) und 250 mWatt Ausgangsleistung des Handys nicht gerade eine stabile Verbindung wären.

>>>>>>dabei ist die Rede da nur von GSM / EDGE, der Mast hat ja kein UMTS / LTE. Scheint auch nicht in Planung zu sein. Wie versorgt denn die Telekom und Vodafone?

Telekom / Vodafone und O2 haben ja schon WIFI Calling, also ist fehlende Netzabdeckung
bei WLAN/DSL in Zukunft nicht mehr "ganz" so wichtig.

Zumal man die sozialen Netzwerke mittlerweile auch über WLAN/DSL nutzen kann.

Wegen UMTS hab ich mir auch Gedanken gemacht. Kanns mir nur so erklären, dass dafür wohl auch die RIFU Verbindung auf eine höhere Bandbreite ausgelegt werden müsste.

Aber lieber GSM als gar nix - für Whats App reicht das ja.
